RF-Mixer

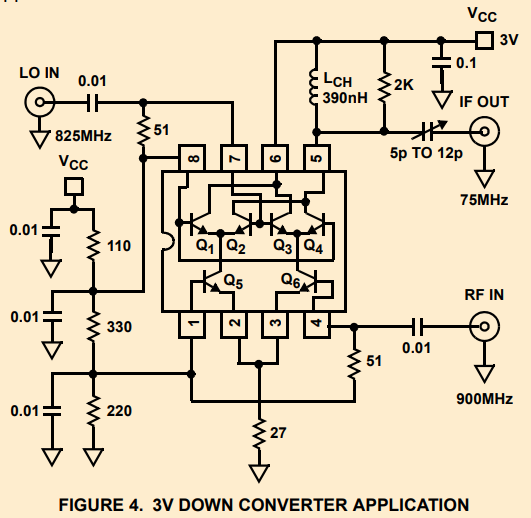

https://www.digikey.kr/ko/products/detail/renesas-electronics-corporation/HFA3101BZ/936235

단종예정



https://www.digikey.kr/ko/products/detail/mini-circuits/ADE-5/13927630

https://www.digikey.kr/ko/products/detail/analog-devices-inc/AD8342ACPZ-REEL7/996086

https://www.digikey.kr/ko/products/detail/analog-devices-inc/LT5560EDD-PBF/1620364

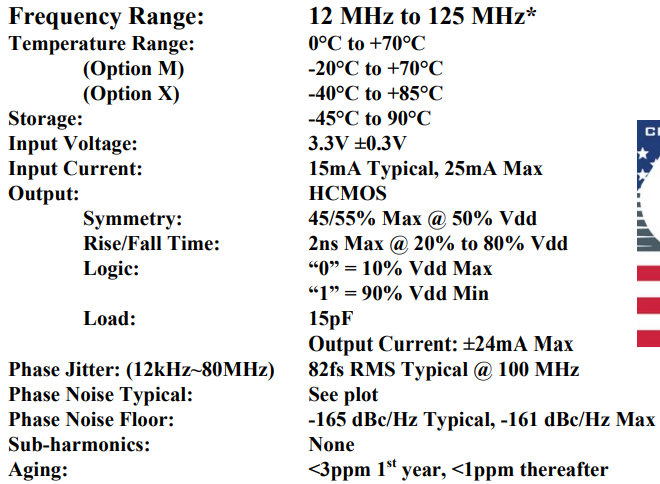

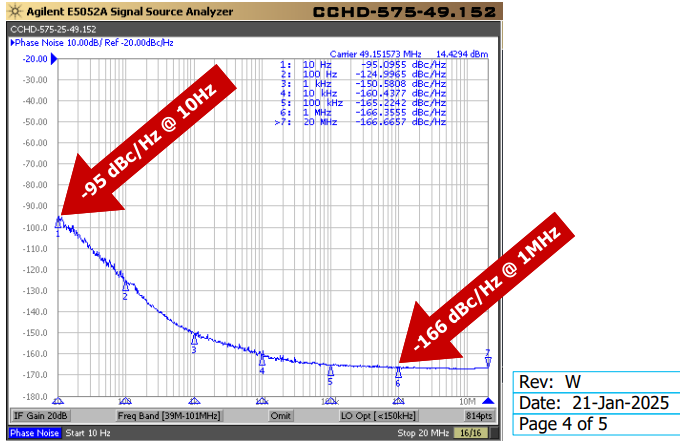

CCHD-575 Ultra-Low Phase Noise Oscillator

20~50ppm 주파수 변동성은 좋지 못하다. 위상노이즈( Phase Noise)가 좋을뿐

Mixer에서 위상노이즈가 중요한 이유

RF가 깨끗해도 LO 위상노이즈가 그대로 IF에 나타남

① IF 신호 스펙트럼이 “퍼진다”
캐리어 주변이 두꺼워짐
스펙트럼 분석기에서:
바늘 같은 피크 x
뭉툭한 봉우리
미약 신호 분해능 급격히 저하
② 근접 채널 신호가 묻힌다 (Reciprocal Mixing)
이게 가장 치명적
LO 위상노이즈가 RF 강신호와 섞임
IF로 내려오면서 잡음으로 퍼짐
-> 약한 신호가 사라짐
다이나믹 레인지 감소
수신기에서 “강한 신호 옆의 약한 신호”를 못 보는 이유





6~8GHz DownConverter

원하는 스펙의 부품이 없기 때문에, 부품 찾아서 조합하는데 몇일씩 걸리고, 그래도 안되는 경우가 허다함.

1안) LO증폭 없이 사용 가능한 Mixer

HMC951ALP4E LO=-4~4dBm,IQ, IF=3.5GHz(2GHz), IQ, RF INPUT P1dB (dBm)=-7dBm, Conversion gain: 13 dB, ₩52,392
LTC5552IUDB#TRMPBF LO=-6~6dBm, 8dB Conversion Loss at 10GHz typical, ₩74,828

- 증폭이 없어, 가격, 성능 우수

2안) LO증폭하여 사용 가능한 Mixer

SIM-14H+ LO=+14~20dBm, IF=3GHz, ₩ 25,817
HMC520ALC4, LO=+13~19dBm, ₩ 60,923

- 증폭기 사용으로 인해, 가격이 높고, 성능은 떨어짐







LO=3~5dBm

IF=2.5GHz이상



믹서 후보들
MDB-24H+ LO=+15 NF=6.9

->LO가 너무 높아서 LO증폭 필요(그래도 안맞음...)

LO신호는 가능하면 증폭 안하는게 좋음. 증폭하면 좋은 특성들이 증폭기 특성을 따라가기때문에...



아래에서 LO는 데이터시트상에 나오는 최소 값 기준임.
HMC218BMS8GE LO=+9 dBm, IF=1.6GHz

MAC-12G+ LO=+4 dBm, IF=1.8GHz
MCA1-12G+ LO=+4 dBm, IF=1.8GHz

->IF는 최소 2.5GHz필요...

SIM-153LH+ LO=+7 dBm, IF=4GHz, $17

-> LO가 높아서 ...

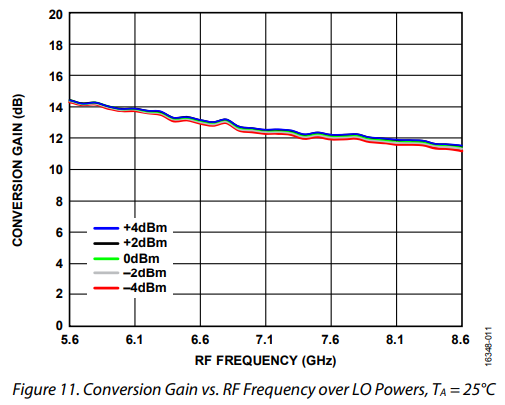

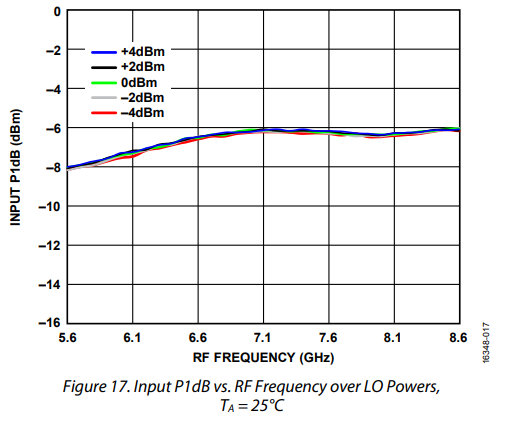

HMC951ALP4E LO=-4dBm,IQ, IF=3.5GHz(2GHz), IQ, RF INPUT P1dB (dBm)=-7dBm

LO, IF합격

P1dB가 낮음(잘 사용하면 됨)









LTC5552IUDB#TRMPBF LO=-6dBm, $49
