50옴 임피던스가 틀어질때
시뮬레이션용 저항 R13 50옴을 10 ~ 100까지 변화시켜봄
요약 : 회로마다 차이는 있겠지만, 생각보다 큰 문제는 없어 보임.
50옴 정상적인 주파수응답

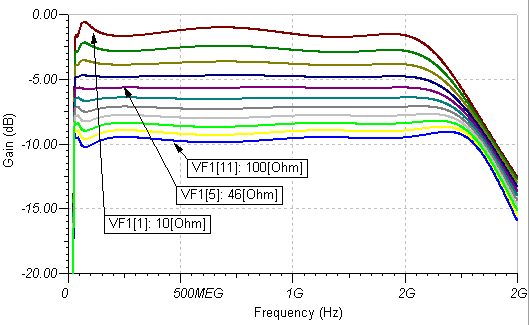

시뮬레이션용 저항 R13 50옴 변화
직결 50옴이라, 그래프 높이가 변함. 실제 배선에서는 직결 50옴이 없을 수 있음
10, 100옴일때, 울퉁불퉁하고, 특정 주파수가 튀어오르거나 꺼져버림
50옴에 근사한 46옴일때, 봐줄만함

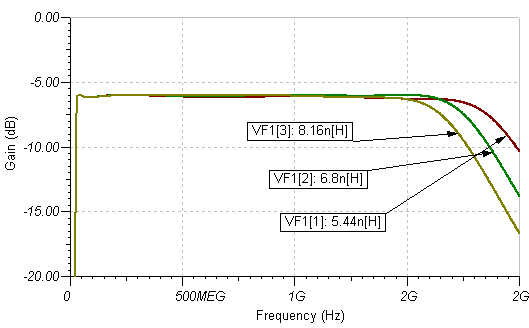

L10값을 변화시켜봄

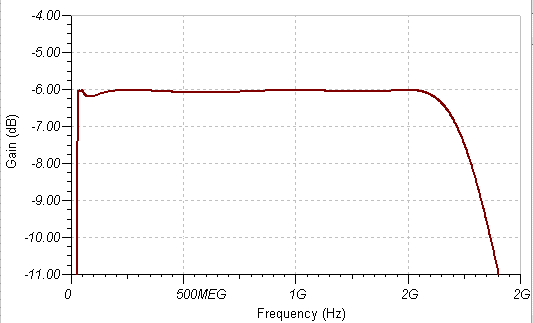

C16값 변화
C14값 변화
