MCU에서 출력되는 CLK가 26MHz정도 나오는데
문제는 2V 떠서 나온다.
Low신호가 1V이하라야 되는데, 2V부터 나오니, 그냥 모두 High인 상태
복구시도
1안) 비교기로 클럭 복원
단점 : 부품필요. 부품가격 약 500~2000원
속도가 빠른 비교기가 필요하다.

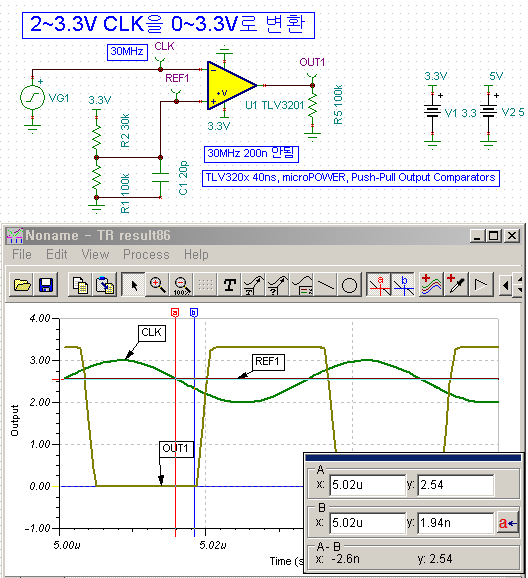

40ns제품도 클럭 밀리는게 보인다.
5V전원으로해도 딜레이는 줄어들지 않음.

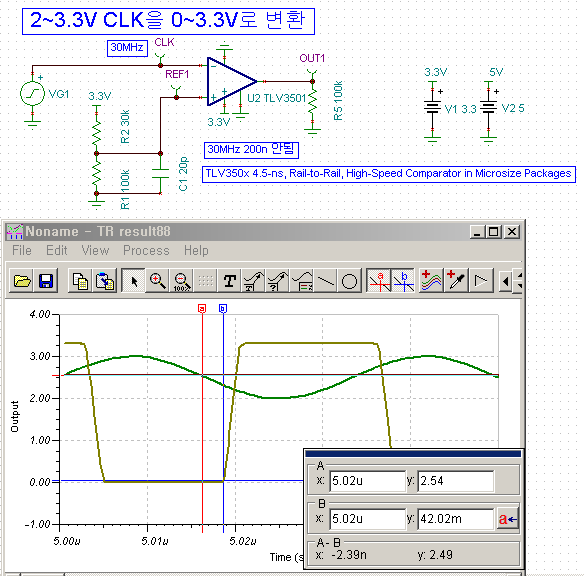

10n급 비교기
비슷함....
