AD9361
1ku 정가$ 224.70
특징
- 12비트 DAC 및 ADC가 통합된 RF 2 × 2 트랜시버
- TX 대역: 47MHz ~ 6.0GHz
- RX 대역: 70MHz ~ 6.0GHz
- TDD 및 FDD 작동 지원
- 조정 가능한 채널 대역폭: <200kHz ~ 56MHz
- 듀얼 수신기: 차동 6개
- 800MHz LO에서 2dB의 잡음 지수를 제공하는 뛰어난 수신기 감도
- RX 이득 제어
- 수동 게인을 위한 실시간 모니터링 및 제어 신호
- 독립적인 자동 이득 제어
- 듀얼 송신기: 차동 출력 4개
- 고선형 광대역 송신기
- TX EVM: ≤−40dB
- TX 잡음: ≤−157dBm/Hz 잡음 플로어
- TX 모니터: 1dB 정확도의 ≥66dB 동적 범위
- 통합된 분수형 N 합성기
- 2.4Hz 최대 국부 발진기(LO) 스텝 크기
- 멀티칩 동기화
- CMOS/LVDS 디지털 인터페이스

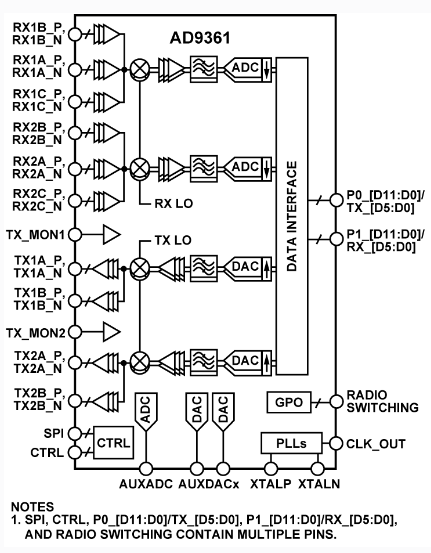

AD9361은 3G 및 4G 기지국 애플리케이션에 사용하도록 설계된 고성능 고집적 무선 주파수(RF) Agile Transceiver™입니다. 프로그래밍 가능성과 광대역 기능 덕분에 광범위한 트랜시버 애플리케이션에 이상적입니다. 이 장치는 RF 프런트 엔드를 유연한 혼합 신호 베이스밴드 섹션 및 통합 주파수 합성기와 결합하여 구성 가능한 디지털 인터페이스를 프로세서에 제공함으로써 설계를 단순화합니다. AD9361 수신기 LO는 70MHz ~ 6.0GHz에서 작동하고 송신기 LO는 47MHz ~ 6.0GHz 범위에서 작동하여 대부분의 허가 및 비허가 대역을 포괄합니다. 200kHz 미만에서 56MHz까지의 채널 대역폭이 지원됩니다.
두 개의 독립적인 직접 변환 수신기는 최첨단 잡음 지수와 선형성을 갖추고 있습니다. 각 수신(RX) 하위 시스템에는 독립적인 자동 이득 제어(AGC), DC 오프셋 보정, 직교 보정 및 디지털 필터링이 포함되어 있어 디지털 베이스밴드에서 이러한 기능이 필요하지 않습니다. AD9361에는 외부에서 제어할 수 있는 유연한 수동 이득 모드도 있습니다. 채널당 2개의 높은 동적 범위 아날로그-디지털 변환기(ADC)는 수신된 I 및 Q 신호를 디지털화하고 이를 구성 가능한 데시메이션 필터와 128탭 FIR(유한 임펄스 응답) 필터를 통해 전달하여 12비트 출력 신호를 생성합니다. 적절한 샘플링 속도.
송신기는 초저잡음으로 높은 변조 정확도를 달성하는 직접 변환 아키텍처를 사용합니다. 이 송신기 설계는 <-40dB의 동급 최고의 TX 오류 벡터 크기(EVM)를 생성하여 외부 전력 증폭기(PA) 선택을 위한 상당한 시스템 마진을 허용합니다. 온보드 전송(TX) 전력 모니터를 전력 감지기로 사용할 수 있어 매우 정확한 TX 전력 측정이 가능합니다.
완전히 통합된 PLL(위상 고정 루프)은 모든 수신 및 전송 채널에 대해 저전력 분수형 N 주파수 합성을 제공합니다. FDD(주파수 분할 이중화) 시스템에서 요구되는 채널 격리가 설계에 통합되어 있습니다. 모든 VCO 및 루프 필터 구성 요소가 통합되어 있습니다.
AD9361의 코어는 1.3V 조정기에서 직접 전력을 공급받을 수 있습니다. IC는 표준 4선 직렬 포트와 4개의 실시간 입력/출력 제어 핀을 통해 제어됩니다. 일반적인 사용 중에 전력 소비를 최소화하기 위해 포괄적인 전원 차단 모드가 포함되어 있습니다. AD9361은 10mm × 10mm, 144볼 칩 규모 패키지 볼 그리드 어레이(CSP_BGA)로 패키징됩니다.
응용
- 지점 간 통신 시스템
- 펨토셀/피코셀/마이크로셀 기지국
- 범용 무선 시스템
https://www.analog.com/en/products/ad9361.html
AD9361 Datasheet and Product Info | Analog Devices
Product Detail The AD-FMCOMMS2-EBZ is a high-speed analog module designed to showcase the AD9361, a high performance, highly integrated RF transceiver intended for use in RF applications, such as 3G and 4G base station and test equipment applications, and
www.analog.com
유사 기능 IC :
LMS7002M
LMS7002M - Lime Microsystems
Lime’s second-generation field programmable RF (FPRF) transceiver IC covers all the way from 100kHz to 3.8GHz, with 2x2MIMO and extended functionality.
limemicro.com
