AD9910
1GSPS, 14비트, 3.3V CMOS 직접 디지털 신디사이저
1ku 정가$ 44.78
특징
- 1GSPS 내부 클록 속도(최대 400MHz 아날로그 출력)
- 통합 1GSPS, 14비트 DAC
- 0.23Hz 이상의 주파수 분해능
- 위상 잡음 ≤ −125dBc/Hz, 1kHz 오프셋(400MHz 캐리어)
- 80dB 이상의 협대역 SFDR로 뛰어난 동적 성능
- 직렬 입출력(I/O) 제어
- 자동 선형 또는 임의 주파수, 위상 및 진폭 스윕 기능
- 8개의 주파수 및 위상 오프셋 프로필
- Sin(x)/(x) 보정(역 sinc 필터)
- 1.8V 및 3.3V 전원 공급 장치
- 소프트웨어 및 하드웨어 제어 전원 차단
- 100리드 TQFP_EP 패키지
- 통합 1024워드 × 32비트 RAM
- PLL REFCLK 승수
- 병렬 데이터 경로 인터페이스
- 내부 발진기는 단결정으로 구동 가능
- 위상 변조 기능
- 진폭 변조 기능
- 멀티칩 동기화

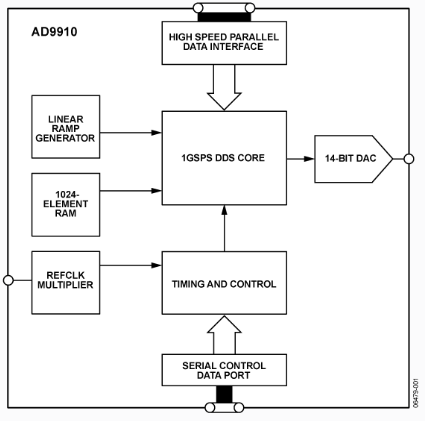

AD9910은 통합 14비트 DAC를 특징으로 하고 최대 1GSPS의 샘플링 속도를 지원하는 직접 디지털 신시사이저(DDS)입니다. AD9910은 성능 저하 없이 전력 소비를 크게 줄이는 고급 독점 DDS 기술을 사용합니다. DDS/DAC 조합은 최대 400MHz의 주파수에서 주파수 가변 정현파 파형을 생성할 수 있는 디지털 프로그래밍 가능 고주파 아날로그 출력 합성기를 형성합니다.
사용자는 DDS를 제어하는 세 가지 신호 제어 매개변수인 주파수, 위상 및 진폭에 액세스할 수 있습니다. DDS는 32비트 누산기를 통해 빠른 주파수 호핑 및 주파수 튜닝 분해능을 제공합니다. 1GSPS 샘플링 속도에서 튜닝 분해능은 ~0.23Hz입니다. DDS는 또한 빠른 위상 및 진폭 전환 기능을 지원합니다.
AD9910은 직렬 I/O 포트를 통해 내부 제어 레지스터를 프로그래밍하여 제어됩니다. AD9910에는 주파수, 위상 및/또는 진폭 변조의 다양한 조합을 지원하는 통합 정적 RAM이 포함되어 있습니다. AD9910은 또한 사용자 정의, 디지털 제어, 디지털 램프 작동 모드를 지원합니다. 이 모드에서는 주파수, 위상 또는 진폭이 시간에 따라 선형적으로 변할 수 있습니다. 고급 변조 기능을 위해 고속 병렬 데이터 입력 포트가 포함되어 직접 주파수, 위상, 진폭 또는 극성 변조가 가능합니다.
AD9910은 확장된 산업 온도 범위에서 작동하도록 지정되었습니다.
응용
- 민첩한 국부 발진기(LO) 주파수 합성
- 프로그래밍 가능 클록 생성기
- 레이더 및 스캐닝 시스템용 FM 처프 소스
- 테스트 및 측정 장비
- 음향광학 장치 드라이버
- 극성 변조기
- 빠른 주파수 호핑
