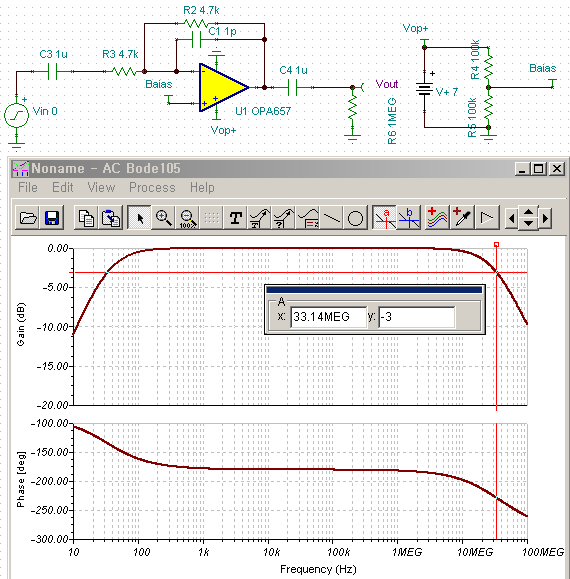

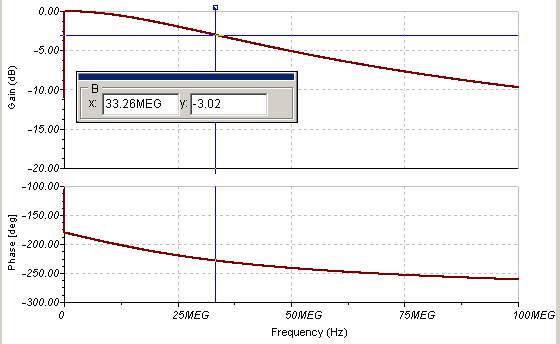

고속 op-amp를 사용해도 원하는 만큼 안나옴
여러가지 필터 다 해봐도 비슷함

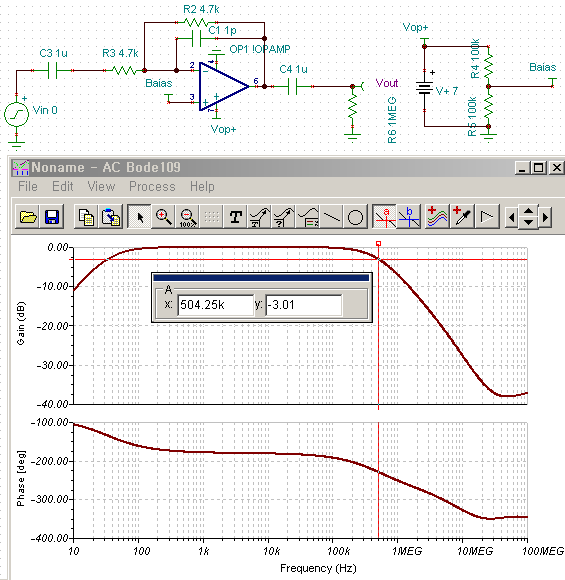

일반 op-amp는 0.5MHz정도

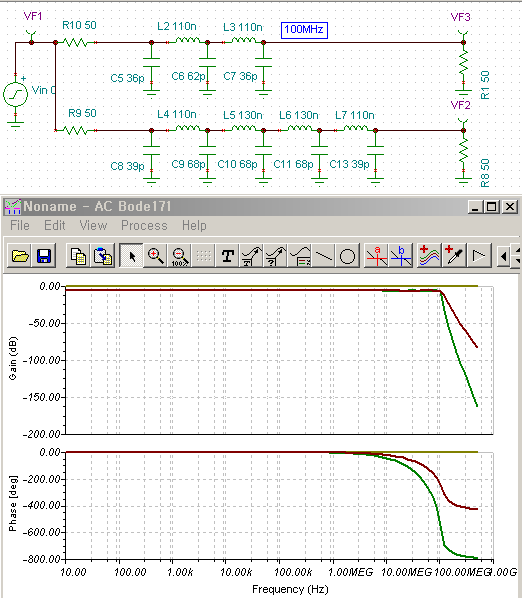

깜빡했는데, RF신호이다 보니 50옴 임피던스로 했어야 했음.
안맞으면 제대로 안나옴.

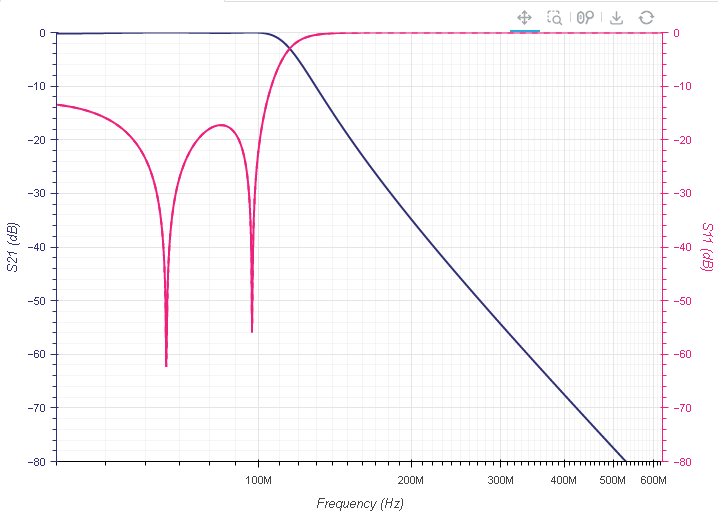

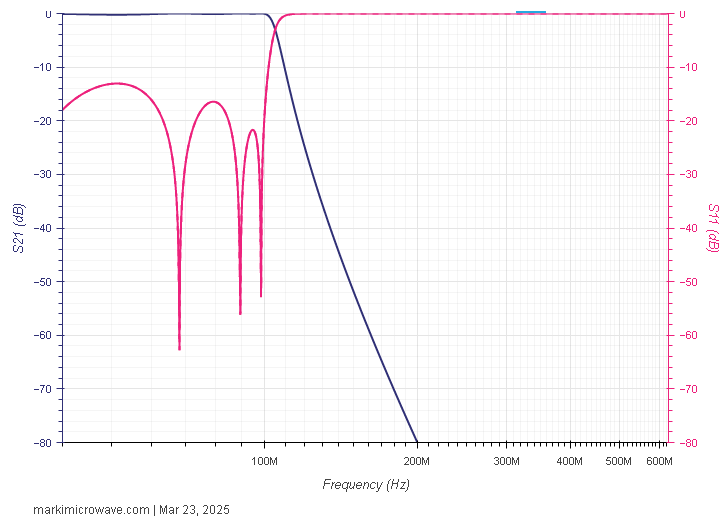

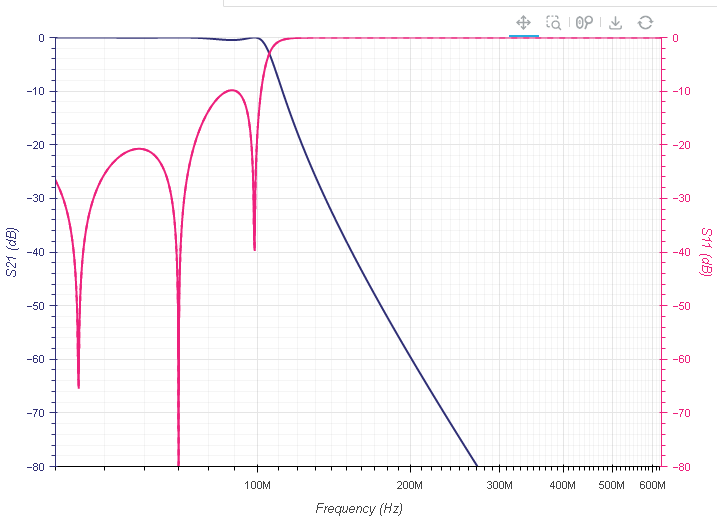

인터넷 사이트에서 필터 설계 계산 해주는 사이트를 찾음

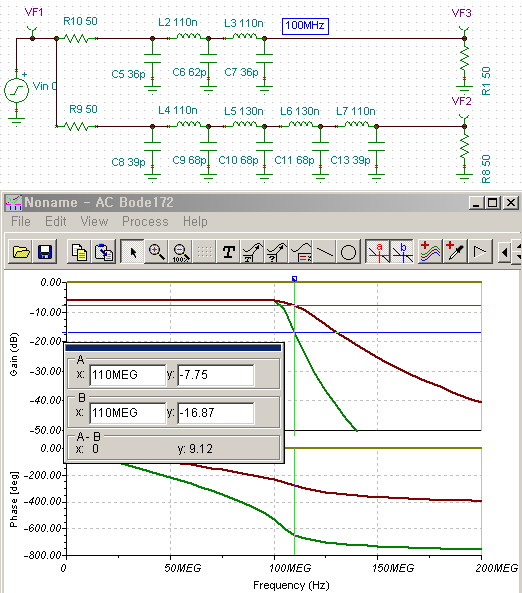

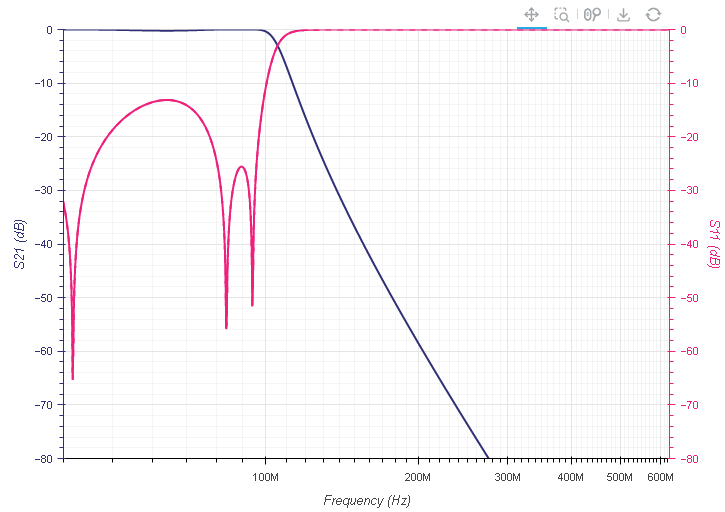

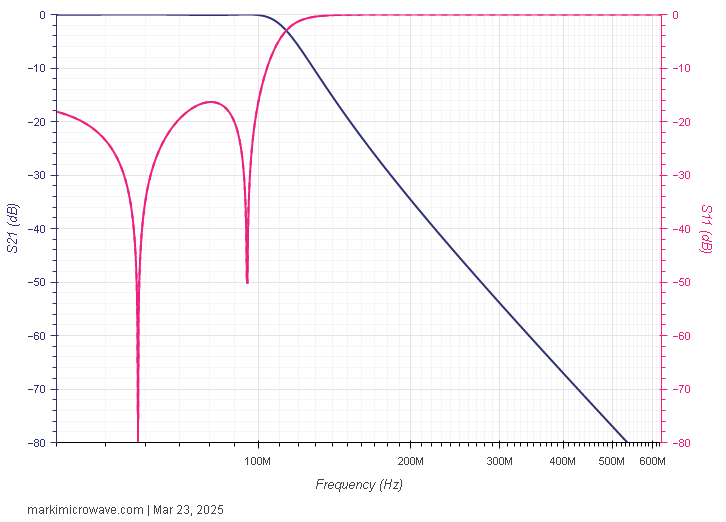

LC 필터 특성도 좋음
https://markimicrowave.com/technical-resources/tools/lc-filter-design-tool/
LC Filter Design Tool
An online tool for LC filter synthesis. Calculate LC filters circuit values with low-pass, high-pass, band-pass, or band-stop response.
markimicrowave.com

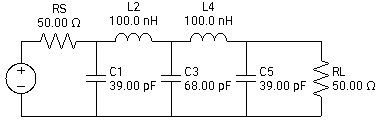

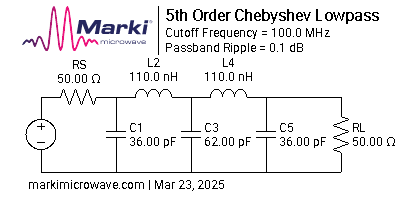

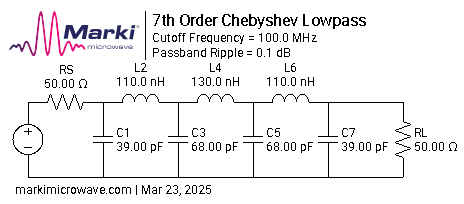

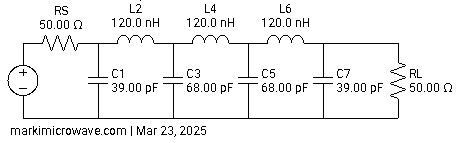

RS, RL이 50옴임.

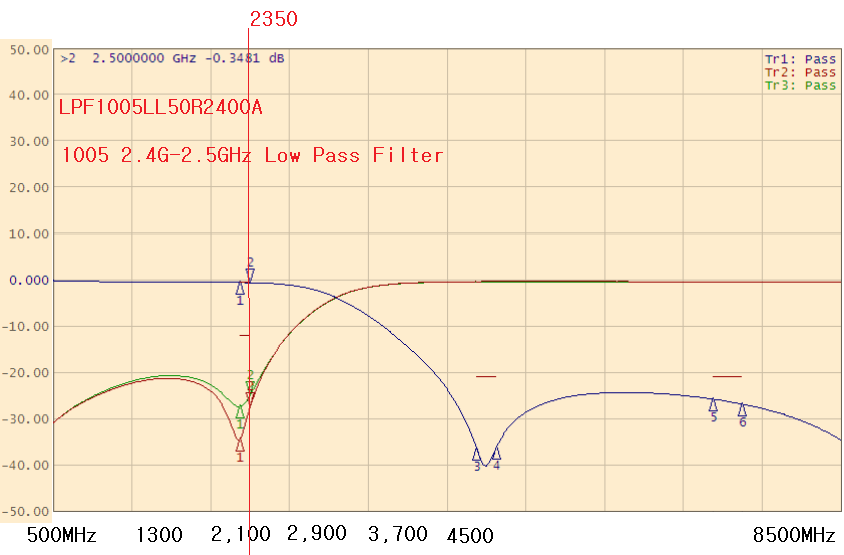

https://www.digikey.kr/ko/products/detail/pulse-electronics/LPF1005LL50R2400A/15204429
