R → 그라운드로 신호를 바이패스하면서 저주파 성분 제거
고주파 성분만 출력으로 전달됨
예)

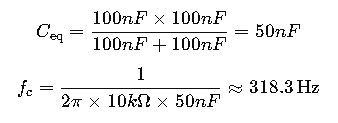

C1 = C2 = 100nF
R = 10kΩ
차단 주파수는 약 318Hz로, 318Hz 이상의 고주파 성분만 출력됩니다.

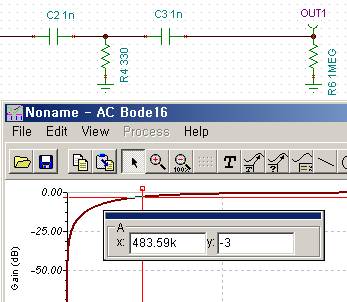

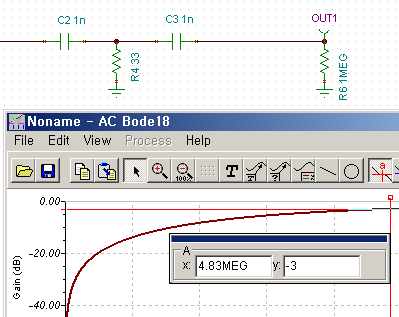

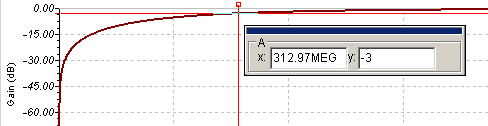

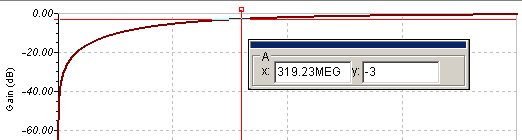

(시뮬레이션과 계산값이 차이가 있음)

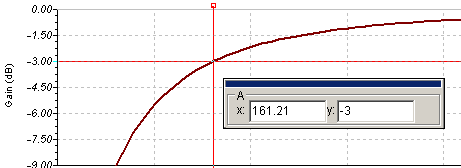

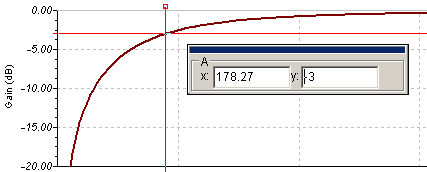

우측에 R6 저항값을 100k -> 1M로 변경
Fc주파수가 약간 차이남.
=> 수식에서 저항값은 로드저항을 포함해야함.
로드저항은 회로마다 다르니, 측정해봐야할듯...
출력로드저항에 영향을 안받으려면, 후단에 버퍼회로(증폭기)를 추가해주면 됨.
