mcu로 ADC 최대 속도는 얼마까지?

Interleaved 방식은 여러개의ADC가 순서대로 ADC를 처리하는 방식이다.

ADC개수가 많아질 수 록 샘플링 속도가 올라간다.



https://ww1.microchip.com/downloads/en/Appnotes/Worlds-Fastest-Embedded-Interleaved-12-bit-ADC-Using-PIC32MZ-and-PIC32MK-Families-DS00002785A.pdf

ADC4개를 사용해서  15.75 msps까지 나온다.

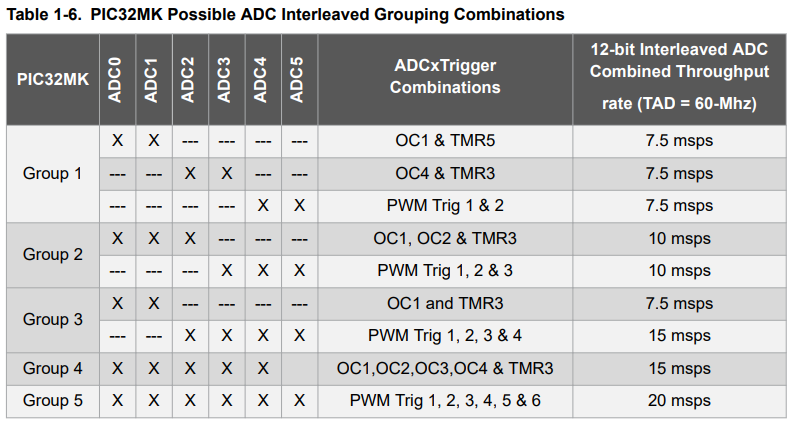

 PIC32MK시리즈는 ADC6개로 20 msps까지 된다.





https://www.mouser.kr/c/?q=PIC32MK&sort=pricing



PIC32MK0256GPG048-I/7MX 은 7개의 ADC로 8비트 33.79 Msps가 된다고 한다.

Advanced Analog Features • 12-bit ADC module: - Sum of all individual ADCs combined, 25.45 Msps 12-bit mode or 33.79 Msps 8-bit mode - 7 individual ADC modules - 3.75 Msps per S&H with dedicated DMA - Up to 30 analog inputs
